Optický kabel XtendLan DROP FTTx, 8x 9/125 SM, G.657A, LS0H, černý, cívka 1 km

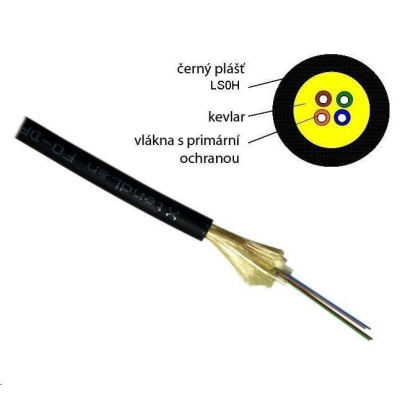

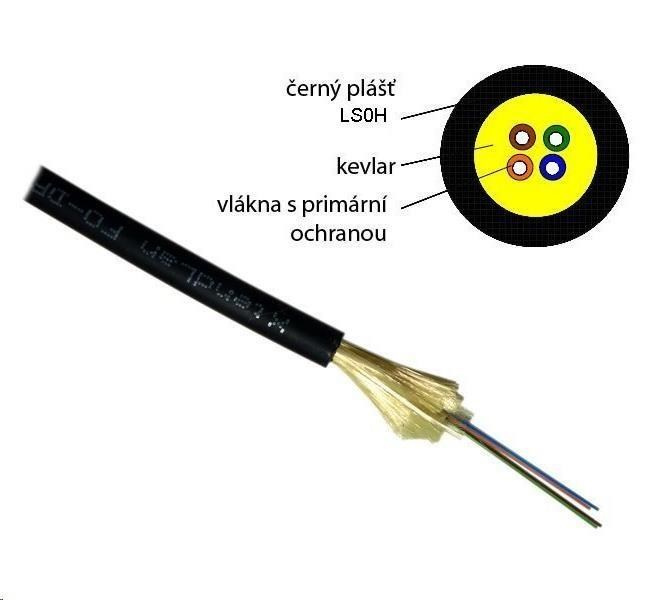

Ultraohebný optický kabel pro koncové rozvody, standard G.657A. Kulatý, průměr 3,6 mm. Singlemode 9/125 um, 8 vláken, LS0H opláštění. Vlákna v primární ochraně 250 um, vedena středem a obalena kevlarem.
Kabel možno instalovat s velmi malým poloměrem ohybu. Nízká hmotnost (11 g/m) při solidní pevnosti v tahu 1000 N. Cívka 1 km (14,8 kg). Barva černá. Optický kabel pro koncová vedení s optickým vláknem G.657, kterému nevadí velmi malý poloměr ohybu. Kabel je určen pro zakončení vedení, nechráněnou venkovní instalaci, typicky je používán i převěsy až na 150 m.
| Základní specifikace | |
| Počet optických vláken: | 8 |
| Typ vlákna: | 9/125 µm, dle ITU-G.657A, splňuje požadavky G.652d |
| Primární ochrana: | 250 µm |
| Tahová ochrana: | kevlar |
| Vnější plášť: | UV stabilní LS0H |
| Optické vlastnosti | |
| MFD: | na 1310 nm 8,8 µm |
| Vlnová délka s nulovou diperzí: | 1300-1324 nm |
| Útlumy: | na 1310 nm do 0,4 dB/km, na 1550 nm do 0,3 dB/km |
| Mezní vlnová délka: | do 1260 nm |
| PMD: | do 0,104 ps/km^1/2 |
| Typický útlum při svaření na vlákno G.652: | méně než 0,05 dB |
| Mechanické vlastnosti | |
| Průměr kabelu: | 3,6 mm +/- 0,1 mm, tloušťka pláště 0,65 mm |
| Minimální poloměr: | 12 mm pro kabel, vlastní vlákno možno ohnout s poloměrem 15 mm pro splěnění norem pro G.657d, 7,5 mm pro splnění normy G.652b |
| Hmotnost: | 12,5 kg/km |
| Min. garantovaná tahová zátěž krátkodobá: | 1000 N |
| Odolnost proti tlaku krátkodobá: | 500 N/100 mm2 |
| Pracovní teplota: | -40°C +85°C |
| Balení | |
| Cívka: | 1 km |
| Hmotnost s kabelem: | 32 kg |
| Útlum ohybem vlákna: |
| na 1550 nm (1 otáčka, 7,5 mm poloměr) 0,13 dB |
| na 1625 nm (1 otáčka, 7,5 mm poloměr) 0,34 dB |
| na 1550 nm (1 otáčka, 10 mm poloměr) 0,02 dB |
| na 1625 nm (1 otáčka, 10 mm poloměr) 0,06 dB |
| na 1550 nm (10 otáček, 15 mm poloměr) 0,01 dB |
| na 1625 nm (10 otáček, 15 mm poloměr) 0,02 dB |
Typ vlákna:
Singlemode
Typ kabelu:
DROP kabel
